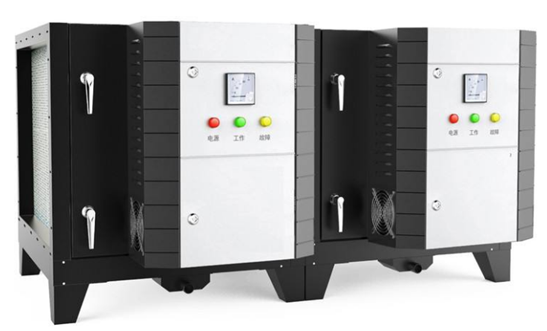

一、概述

静电复合式油烟净化器，具有高效的油烟处理效率。该产品结构紧凑，体积小，重量轻安装使用方便等优点.　该油烟净化器采用直流高频脉冲模块式高压电源，其特点是集成化，模块化，小型化。是具有可靠，高频率宽频覆盖优点，良好的抗干扰，电源强度大，低能耗，双功率输出运行安全稳定，同时带有超温短路等多重保护，电源内部采用环氧树脂闭封可阻燃，防潮，模块式的电源体积小安装维护等优点，安装使用方便等优点。　

二、工作原理：

静电复合油烟净化器应用静电沉积和机械过滤工作原理对油烟气体进行净化处理，厨房含油烟混合气体经收集进入油烟净化器，其中大颗粒油滴和一些杂质被前置均流和过滤装置打散或阻挡，在高压电离电场电晕作用下，电场中的空气被电离，产生大量的负离子和正离子，因此微小的油烟颗粒经过电离电场后成为载荷颗粒，在经过吸附电场时在电场力的作用下，载荷颗粒向吸附电场的正、负极板运动过去，经极板最后流入并沉积在油烟净化机底部的储油箱内。

工作流程如下图：

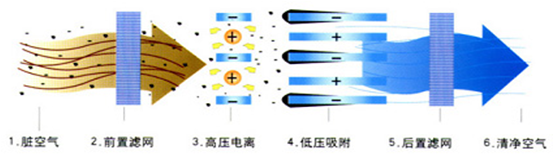

油烟净化过程：

三、性能特点

（1）净化器外壳采用整体和拼装二种结构，中、小型净化器为整体式，大型净化器可采用拼装式，以方便安装及维护保养.

（2）电场发生器采用新型的半圆弧内齿式结构，净化能力强。

（3）外壳结构精巧灵活，可适应左进风、右进风、落地安装和吊装四种不同安装要求。

（4）各电场与高压电源的（一）负极及其机壳连成一体并保护接地，确保操作人员安全。

（5）高频高压电源工作频率高（20~40KHz），输出电压（7~15KV），稳定性好，可靠性高。

（6）新型高频电源智能化，软启动，无冲击电压，有稳压稳流两种工作状态，在实际运行中根据不同工况条件自动转换，并有短路保护、空截保护、过热保护等功能，净化器的运行成本低。

四、技术参数

（1）处理风量4000-30000m³/h （基本规格）；

（2）除油效率＞85%；

（3）最高排放浓度≤2.0mg/m³；

（4）输入电压220V-50Hz；

（5）输出工作电压10-13kV；

（6）输出工作电流8-18mA

（7）工作频率20-40 KHz

（8）整机耗电功率110-660W（各种规格）

（9）油烟净化能力符合国家标准GB18483—2001、HJ/T62—2001

五、油烟净化设备安装示意图

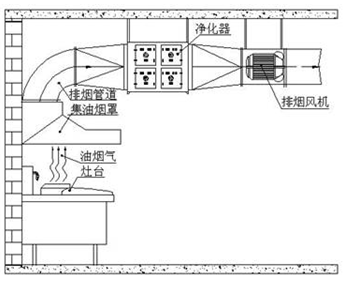

净化器安装示意图（一）吊顶安装：

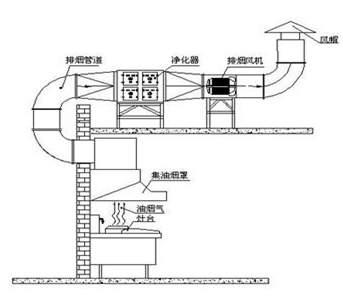

净化器安装示意图（二）楼顶平台安装：

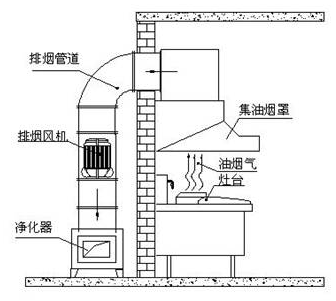

净化器安装示意图（三）平地安装：
